Zırhlı ve ekranlı enerji kabloları
NYRY Zırhlı tek damarlı enerji kablosu
- Anma gerilimi
- 0.6/1 kV
- Referans standart
- ISIRI 3569-1IEC 60502-1
- Tip kodu
- NYRYNYBY
- Katman yapısı
- CU / PVC / PVC / AWA / PVCCU / PVC / PVC / ATA / PVC
- CUBakır iletken
- AWAAlüminyum tel zırh
- ATAAlüminyum şerit zırh
- Azami iletken sıcaklığı
- 70 °C
Application
Kullanım yeri
Bu kablolar elektrik dağıtımı ve sabit tesisat için yer altında ve açık havada, mekanik hasar olasılığının bulunduğu yerlerde kullanılır.
Datasheet
Teknik veri tablosu

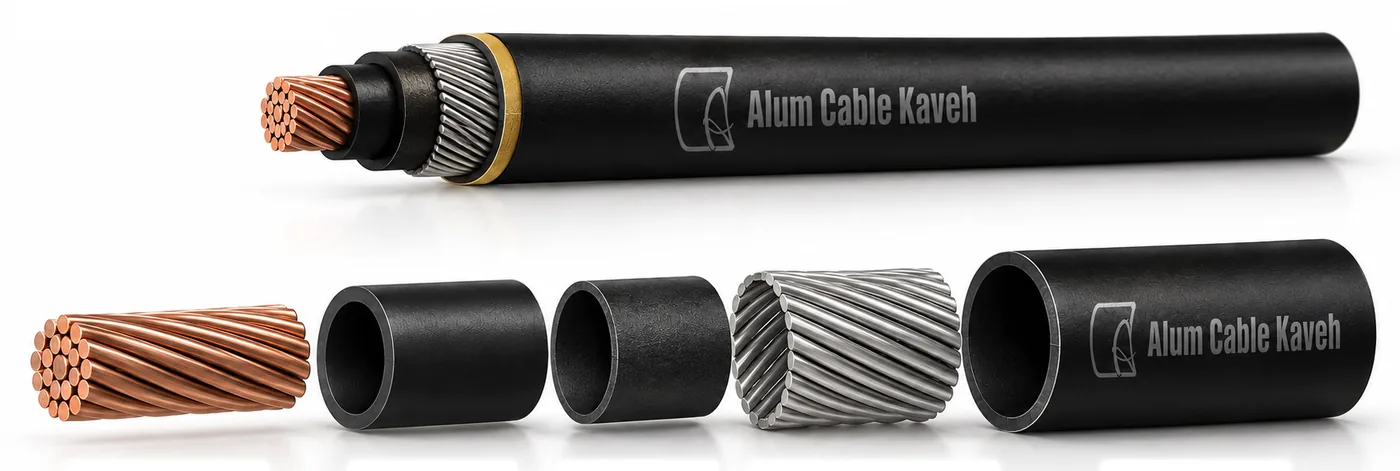

NYRY 1 × 4
CU / PVC / PVC / AWA / PVC
Bu tablo satırından kurulan üç boyutlu model. Yeniden oynatmak için kabloya basın.
İlgili kesitin çizimini görmek için imleci satırın üzerine getirin. Satır seçildiğinde üç boyutlu model de aynı kesite göre yeniden kurulur.
| Anma iletken kesitimm² | İletken sınıfı | Anma yalıtım kalınlığımm | Anma iç kılıf kalınlığımm | Zırh teli çapımm | Anma dış kılıf kalınlığımm | Yaklaşık dış çapmm | 20 °C'de azami iletken direnciΩ/km | Yaklaşık ağırlıkkg/km |
|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 1 | 0.9 | 1.8 | 11.5 | 4.610 | 195 | |
| 2 | 1 | 1 | 0.9 | 1.8 | 11.8 | 4.610 | 201 | |
| 1 | 1 | 1 | 0.9 | 1.8 | 12 | 3.080 | 222 | |
| 2 | 1 | 1 | 0.9 | 1.8 | 12.3 | 3.080 | 232 | |
| 1 | 1 | 1 | 0.9 | 1.8 | 12.8 | 1.830 | 278 | |
| 2 | 1 | 1 | 0.9 | 1.8 | 13.3 | 1.830 | 292 | |
| 2 | 1 | 1 | 0.9 | 1.8 | 14.3 | 1.150 | 374 | |
| 2 | 1.2 | 1 | 0.9 | 1.8 | 16 | 0.727 | 503 | |
| 2 | 1.2 | 1 | 0.9 | 1.8 | 17.1 | 0.524 | 620 | |
| 2 | 1.4 | 1 | 1.2 | 1.8 | 18.9 | 0.387 | 789 | |
| 2 | 1.4 | 1 | 1.2 | 1.8 | 20.6 | 0.268 | 1020 | |
| 2 | 1.6 | 1 | 1.2 | 1.8 | 22.9 | 0.193 | 1325 | |
| 2 | 1.6 | 1 | 1.6 | 1.8 | 26.1 | 0.153 | 1706 | |
| 2 | 1.8 | 1 | 1.6 | 1.8 | 28 | 0.124 | 2024 | |
| 2 | 2 | 1 | 1.6 | 1.8 | 30.4 | 0.0991 | 2466 | |
| 2 | 2.2 | 1 | 1.6 | 1.9 | 33.4 | 0.0754* | 3097 | |
| 2 | 2.4 | 1.2 | 2 | 2 | 37.3 | 0.0601 | 3905 | |
| 2 | 2.6 | 1.2 | 2 | 2.1 | 41.7 | 0.047 | 4967 | |
| 2 | 2.8 | 1.2 | 2 | 2.3 | 45.2 | 0.0366 | —† | |
| 2 | 2.8 | 1.2 | 2 | 2.4 | 49.5 | 0.0283 | 7538 | |
| 2 | 2.8 | 1.4 | 2.5 | 2.5 | 55.4 | 0.0221 | 9598 | |
| 2 | 3 | 1.4 | 2.5 | 2.7 | 60.8 | 0.0176 | 11895 |
* basılı kataloğa göre düzeltildi
† inceleniyor
Tablo kaynağı: 12 Kasım 2023 tarihli basılı katalog, sayfa 51 (yerini 2026 baskısı almıştır)
