Havai hat iletkenleri ve kabloları
ACSR/GA Galvanizli çelik özlü alüminyum iletken
- Anma gerilimi
- Orta ve yüksek gerilim
- Referans standart
- BS EN 50182
- Tip kodu
- ACSR/GA
- Katman yapısı
- ST / AL
- STGalvanizli çelik öz
- ALAlüminyum iletken
Application
Kullanım yeri
Bu tip iletkenler, orta ve yüksek gerilim hatlarında elektrik dağıtımı için kullanılır.
Datasheet
Teknik veri tablosu

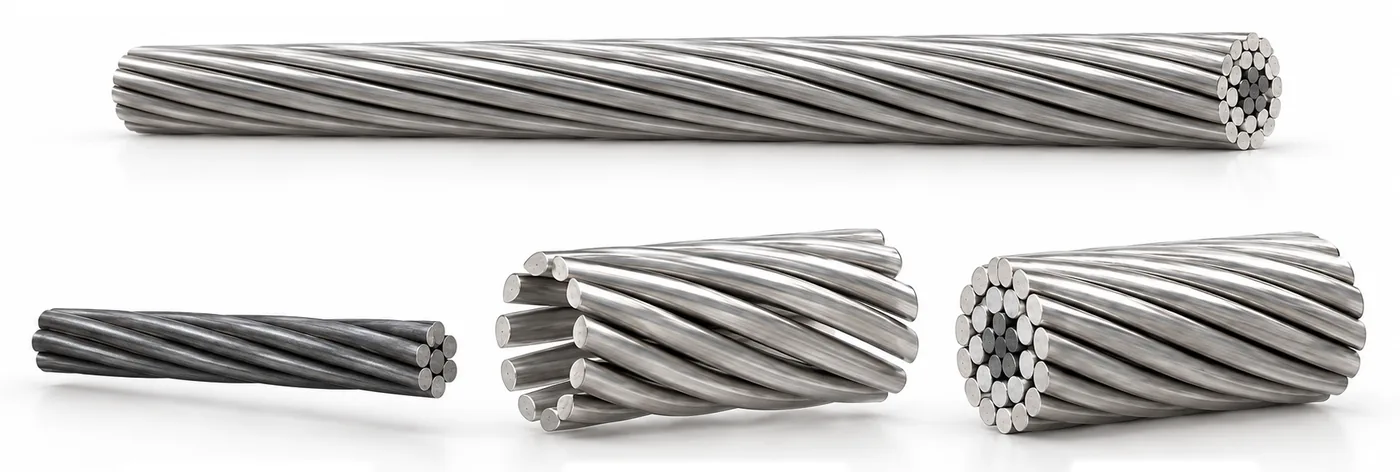

ACSR/GA MOLE
ST / AL
Bu tablo satırından kurulan üç boyutlu model. Yeniden oynatmak için kabloya basın.
İlgili kesitin çizimini görmek için imleci satırın üzerine getirin. Satır seçildiğinde üç boyutlu model de aynı kesite göre yeniden kurulur.
| İletken adı | Alüminyum kesitimm² | Alüminyum tellern × mm | Çelik tellern × mm | Yaklaşık dış çapmm | Yaklaşık iletken ağırlığıkg/km | 20 °C'de azami iletken direnciΩ/km | Asgari kopma yükükN |
|---|---|---|---|---|---|---|---|
| 12.4 | 6 × 1.50 | 1 × 1.50 | 4.5 | 42.8 | 2.7027 | 4.14 | |
| 24.5 | 6 × 2.11 | 1 × 2.11 | 6.33 | 84.7 | 1.3659 | 7.87 | |
| 30.6 | 6 × 2.36 | 1 × 2.36 | 7.08 | 106 | 1.0919 | 9.58 | |
| 36.9 | 6 × 2.59 | 1 × 2.59 | 7.77 | 127.6 | 0.9065 | 11.38 | |
| 42.8 | 6 × 2.79 | 1 × 2.79 | 8.37 | 148.1 | 0.7812 | 13.21 | |
| 49.5 | 6 × 3.00 | 1 × 3.00 | 9 | 171.2 | 0.6757 | 15.27 | |
| 61.7 | 6 × 3.35 | 1 × 3.35 | 10.1 | 213.5 | 0.5419 | 18.42 | |
| 73.6 | 6 × 3.66 | 1 × 3.66 | 11 | 254.9 | 0.454 | 21.67 | |
| 100.1 | 12 × 2.59 | 7 × 2.59 | 13 | 463 | 0.4568 | 52.79 | |
| 87.5 | 6 × 3.99 | 1 × 3.99 | 12 | 302.9 | 0.382 | 25.76 | |
| 116.2 | 12 × 2.79 | 7 × 2.79 | 14 | 537.3 | 0.3936 | 61.26 | |
| 92 | 6 × 4.09 | 1 × 4.09 | 12.3 | 318.3 | 0.3635 | 27.06 | |
| 97.9 | 6 × 4.22 | 1 × 4.22 | 12.7 | 338.8 | 0.3415 | 28.81 | |
| 111.3 | 6 × 4.5 | 1 × 4.50 | 13.5 | 385.3 | 0.3003 | 32.76 | |
| 122.5 | 6 × 4.72 | 1 × 4.72 | 14.2 | 423.8 | 0.273 | 36.04 | |
| 118.5 | 6 × 4.72 | 7 × 1.57 | 14.2 | 394 | 0.2733 | 32.65 | |
| 126.43 | 7 × 4.39 | 7 × 1.93 | 14.57 | 451 | 0.2631 | 41.94 | |
| 151.8 | 26 × 2.54 | 7 × 1.91 | 15.9 | 520.7 | 0.2192 | 45.86 | |
| 138.8 | 18 × 3.05 | 1 × 3.05 | 15.3 | 418.8 | 0.2188 | 29.74 | |
| 161.9 | 30 × 2.36 | 7 × 2.36 | 16.5 | 602.2 | 0.2202 | 57.87 | |
| 194.9 | 30 × 2.59 | 7 × 2.59 | 18.1 | 725.3 | 0.1829 | 68.91 | |
| 167.5 | 18 × 3.35 | 1 × 3.35 | 16.8 | 505.2 | 0.1814 | 35.87 | |
| 226.2 | 30 × 2.79 | 7 × 2.79 | 19.5 | 841.6 | 0.1576 | 79.97 | |
| 194.5 | 18 × 3.61 | 1 × 3.61 | 18.1 | 586.7 | 0.1562 | 40.74 | |
| 261.5 | 30 × 3.00 | 7 × 3.00 | 21 | 973.1 | 0.1363 | 92.46 | |
| 222.3 | 18 × 3.86 | 1 × 3.86 | 19.3 | 670.8 | 0.1366 | 46.57 | |
| 293.9 | 30 × 3.18 | 7 × 3.18 | 22.3 | 1093.4 | 0.1213 | 100.47 | |
| 326.1 | 30 × 3.35 | 7 × 3.35 | 23.5 | 1213.4 | 0.1093 | 111.5 | |
| 400 | 30 × 3.71 | 7 × 3.71 | 26 | 1488.2 | 0.0891 | 135.13 | |
| 462.6 | 30 × 3.99 | 7 × 3.99 | 27.9 | 1721.3 | 0.0771 | 156.3 | |
| 422.6 | 54 × 2.97 | 7 × 2.97 | 26.7 | 1413.8 | 0.0773 | 118.88 | |
| 431.2 | 54 × 3.00 | 7 × 3.00 | 27 | 1442.5 | 0.0758 | 121.3 | |
| 529.8 | 30 × 4.27 | 7 × 4.27 | 29.9 | 1971.4 | 0.0673 | 179 | |
| 484.5 | 54 × 3.18 | 7 × 3.18 | 28.6 | 1620.8 | 0.0674 | 131.92 | |
| 588.5 | 30 × 4.50 | 7 × 4.5 | 31.5 | 2189.5 | 0.0606 | 198.8 | |
| 537.7 | 54 × 3.35 | 7 × 3.35 | 30.2 | 1798.8 | 0.0608 | 146.4 | |
| 597 | 54 × 3.53 | 7 × 3.53 | 31.8 | 1997.3 | 0.0547 | 159.92 |
Tablo kaynağı: 12 Kasım 2023 tarihli basılı katalog, sayfa 63 (yerini 2026 baskısı almıştır)
