NAYY کابل قدرت تک‌رشته

AL / PVC / PVC

ولتاژ نامی: ۰٫۶/۱ کیلوولت
استاندارد مرجع: ISIRI 3569-1IEC 60502-1
کد محصول: NAYY
ساختار لایه‌ها: AL / PVC / PVC
ALهادی آلومینیومی
حداکثر دمای کار هادی: ۷۰ درجه سلسیوس

Application

کاربرد

این کابل‌ها در فضای باز، زیرزمین، داخل ساختمان، داکت‌ها و تابلوهای برق که امکان صدمه مکانیکی به کابل وجود ندارد، استفاده می‌گردد.

Datasheet

جدول مشخصات

NAYY 1 × 16

AL / PVC / PVC

روکش بیرونی1.4 میلی‌متر
عایق PVC1 میلی‌متر
هادی آلومینیومی7 رشته

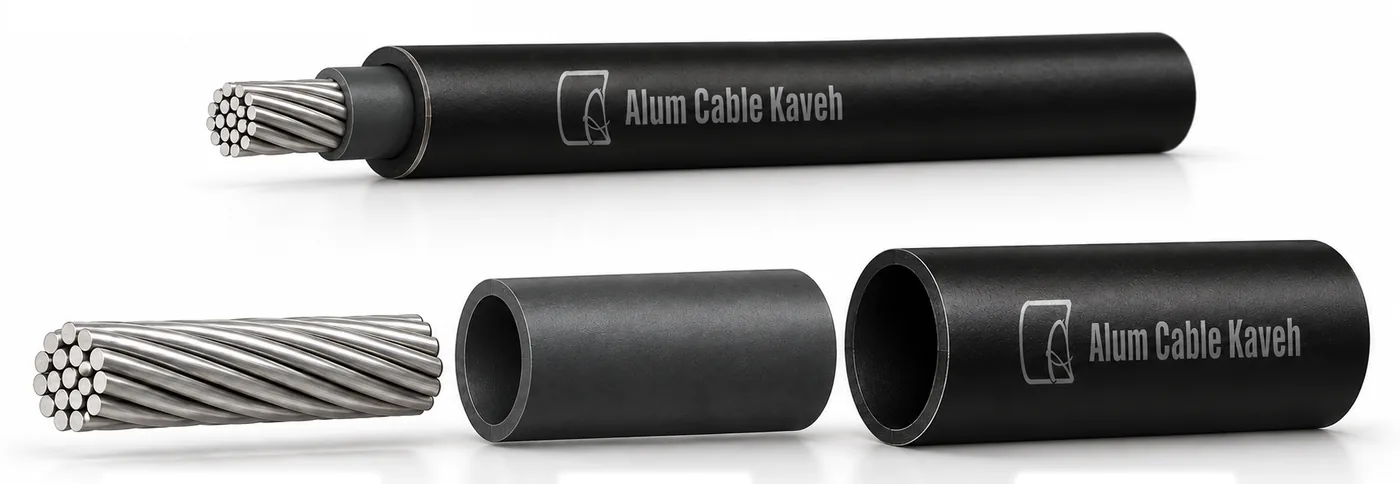

بازسازی سه‌بعدی از همین ردیف جدول. برای پخش دوباره روی کابل بزنید.

NAYY 1 × 16طرح شماتیک مقطع، با مقیاس تقریبی
نشانگر را روی هر ردیف ببرید تا مقطع همان سایز را ببینید. با انتخاب ردیف، مدل سه‌بعدی هم همان سایز می‌شود.

کلاس هادی	ضخامت نامی عایقmm	ضخامت نامی روکشmm	قطر تقریبیmm	حداکثر مقاومت هادی در ۲۰ درجه سلسیوسΩ/km	وزن تقریبیkg/km
2	1	1.4	9.9	1.910	128
2	1.2	1.4	11.6	1.200	180
2	1.2	1.4	12.7	0.868	223
2	1.4	1.4	14.5	0.641	288
2	1.4	1.4	16.2	0.443	—^†
2	1.6	1.5	18.7	0.320	491
2	1.6	1.5	20.3	0.253	585
2	1.8	1.6	22.4	0.206	700
2	2	1.7	25	0.164	874
2	2.2	1.8	28	0.125	1103
2	2.4	1.9	31.3	0.100	1370
2	2.6	2	34.9	0.078	1730
2	2.8	2.1	38.6	0.061	2135
