NA2XY کابل قدرت چندرشته گرد

AL / XLPE / PVC

ولتاژ نامی: ۰٫۶/۱ کیلوولت
استاندارد مرجع: ISIRI 3569-1IEC 60502-1
کد محصول: NA2XY
ساختار لایه‌ها: AL / XLPE / PVC
ALهادی آلومینیومی
XLPEپلی‌اتیلن کراسلینک
حداکثر دمای کار هادی: ۹۰ درجه سلسیوس

Application

کاربرد

این نوع کابل جهت توزیع برق در فضای باز، زیرزمین، فضای داخلی، داکت‌ها و نیروگاه‌ها که احتمال صدمه مکانیکی وجود ندارد، به کار می‌رود.

Datasheet

جدول مشخصات

NA2XY 2 × 10

AL / XLPE / PVC

روکش بیرونی1.8 میلی‌متر
پوشش داخلی1 میلی‌متر
عایق XLPE0.7 میلی‌متر
هادی آلومینیومی

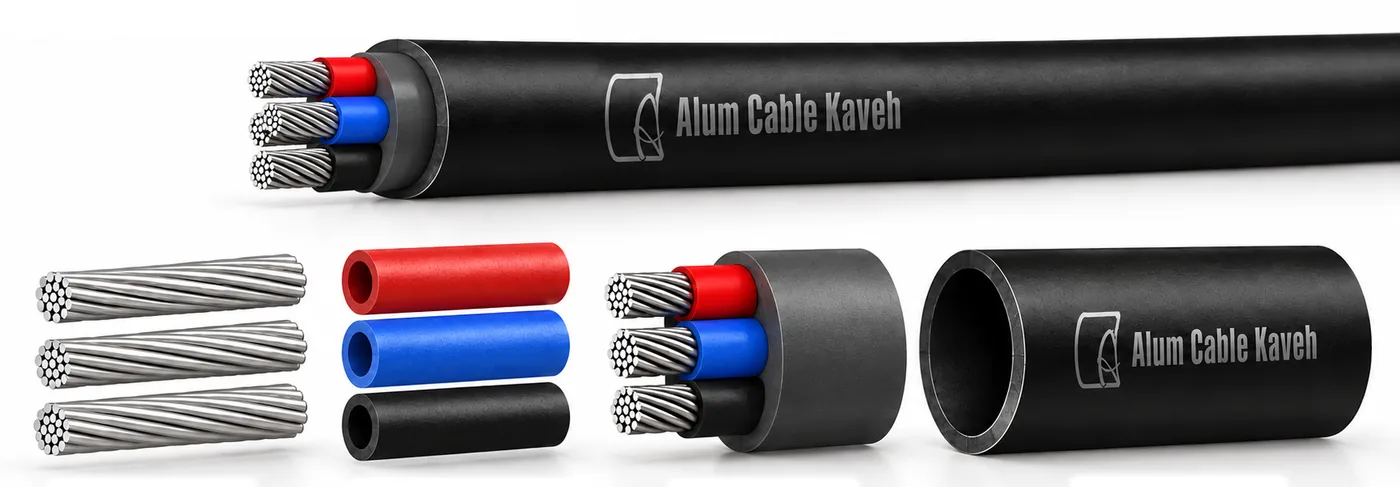

بازسازی سه‌بعدی از همین ردیف جدول. برای پخش دوباره روی کابل بزنید.

NA2XY 2 × 10طرح شماتیک مقطع، با مقیاس تقریبی
نشانگر را روی هر ردیف ببرید تا مقطع همان سایز را ببینید. با انتخاب ردیف، مدل سه‌بعدی هم همان سایز می‌شود.

کلاس هادی	ضخامت نامی عایقmm	ضخامت نامی پوشش داخلیmm	ضخامت نامی روکشmm	قطر تقریبیmm	حداکثر مقاومت هادی در ۲۰ درجه سلسیوسΩ/km	وزن تقریبیkg/km
1	0.7	1	1.8	15.3	3.08	300
2	0.7	1	1.8	16.2	3.08	333
2	0.7	1	1.8	18.4	1.91	442
2	0.9	1	1.8	21.7	1.20	617
2	0.9	1	1.8	23.9	0.868	762
1	0.7	1	1.8	16	3.08	335
2	0.7	1	1.8	17	3.08	370
2	0.7	1	1.8	19.4	1.91	491
2	0.9	1	1.8	23	1.20	697
2	0.9	1	1.8	25.3	0.868	862
1	0.7	1	1.8	17.3	3.08	386
2	0.7	1	1.8	18.4	3.08	426
2	0.7	1	1.8	21	1.91	570
2	0.9	1	1.8	25.1	1.20	814
2	0.9	1	1.8	27.7	0.868	1019
2	0.9 , 0.7	1	1.8	24	1.20 , 1.91^*	752
2	0.9 , 0.7	1	1.8	26	0.868 , 1.91^*	899
