N2XY کابل قدرت تک‌رشته

CU / XLPE / PVC

ولتاژ نامی: ۰٫۶/۱ کیلوولت
استاندارد مرجع: ISIRI 3569-1IEC 60502-1
کد محصول: N2XY
ساختار لایه‌ها: CU / XLPE / PVC
CUهادی مسی
XLPEپلی‌اتیلن کراسلینک
حداکثر دمای کار هادی: ۹۰ درجه سلسیوس

Application

کاربرد

این کابل‌ها جهت توزیع برق در فضای باز، زیرزمین، داخل ساختمان، داکت‌ها و نیروگاه‌های برق که امکان صدمه مکانیکی به کابل وجود ندارد، استفاده می‌گردد.

Datasheet

جدول مشخصات

N2XY 1 × 4

CU / XLPE / PVC

روکش بیرونی1.4 میلی‌متر
عایق XLPE0.7 میلی‌متر
هادی مسی

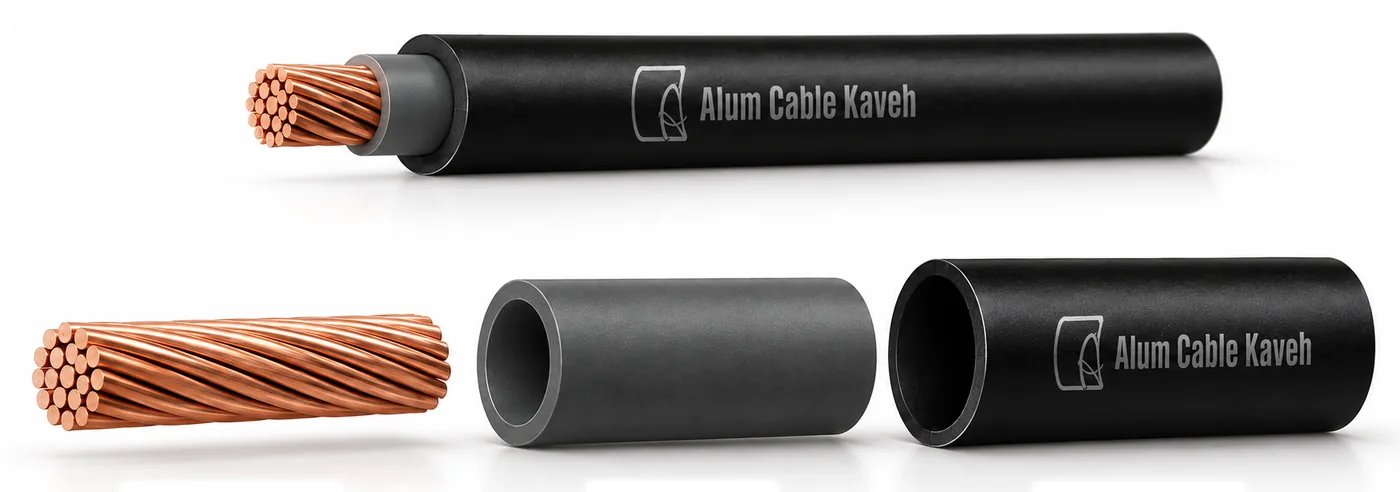

بازسازی سه‌بعدی از همین ردیف جدول. برای پخش دوباره روی کابل بزنید.

N2XY 1 × 4طرح شماتیک مقطع، با مقیاس تقریبی
نشانگر را روی هر ردیف ببرید تا مقطع همان سایز را ببینید. با انتخاب ردیف، مدل سه‌بعدی هم همان سایز می‌شود.

کلاس هادی	ضخامت نامی عایقmm	ضخامت نامی روکشmm	قطر تقریبیmm	حداکثر مقاومت هادی در ۲۰ درجه سلسیوسΩ/km	وزن تقریبیkg/km
1	0.7	1.4	6.4	4.61	72
2	0.7	1.4	6.7	4.61	76
1	0.7	1.4	6.9	3.08	92
2	0.7	1.4	7.3	3.08	—^†
1	0.7	1.4	7.7	1.83	136
2	0.7	1.4	8.2	1.83	147
2	0.7	1.4	9.2	1.15	209
2	0.9	1.4	10.9	0.727	312
2	0.9	1.4	12	0.524	412
2	1	1.4	13.6	0.387	540
2	1.1	1.4	15.5	0.268	749
2	1.1	1.5	17.6	0.193	1027
2	1.2	1.5	19.3	0.153	1265
2	1.4	1.6	21.5	0.124	—^†
2	1.6	1.6	23.8	0.0991	1952
2	1.7	1.7	26.7	0.0754	2539
2	1.8	1.8	29.5	0.0601	3048
2	2	1.9	33.2	0.047	4024
2	2.2	2	37.2	0.0366	5132
