NYRY کابل زره‌دار سکتور

CU / PVC / PVC / SWA / PVCCU / PVC / PVC / STA / PVC

ولتاژ نامی: ۰٫۶/۱ کیلوولت
استاندارد مرجع: ISIRI 3569-1IEC 60502-1
کد محصول: NYRYNYBY
ساختار لایه‌ها: CU / PVC / PVC / SWA / PVCCU / PVC / PVC / STA / PVC
CUهادی مسی
SWAزره سیم فولادی
STAزره نوار فولادی
حداکثر دمای کار هادی: ۷۰ درجه سلسیوس

Application

کاربرد

این کابل‌ها برای توزیع برق و برای نصب ثابت در زیرزمین و فضای باز، در مکان‌هایی مورد استفاده قرار می‌گیرد که احتمال صدمات مکانیکی در آن‌ها وجود دارد.

Datasheet

جدول مشخصات

NYRY 3 × 50

CU / PVC / PVC / SWA / PVC

روکش بیرونی1.9 میلی‌متر
زره سیم فولادی47 رشته
پوشش داخلی1 میلی‌متر
عایق PVC1.4 میلی‌متر
هادی مسی

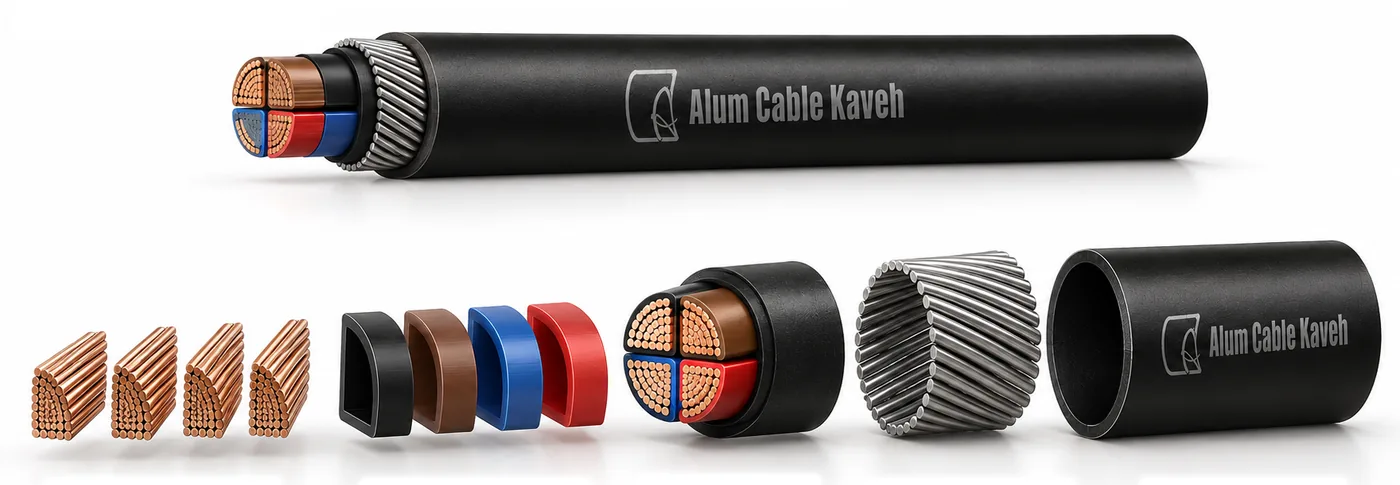

بازسازی سه‌بعدی از همین ردیف جدول. برای پخش دوباره روی کابل بزنید.

NYRY 3 × 50طرح شماتیک مقطع، با مقیاس تقریبی
نشانگر را روی هر ردیف ببرید تا مقطع همان سایز را ببینید. با انتخاب ردیف، مدل سه‌بعدی هم همان سایز می‌شود.

کلاس هادی	ضخامت نامی عایقmm	ضخامت نامی پوشش داخلیmm	قطر سیم زرهmm	ضخامت نامی روکشmm	قطر تقریبیmm	حداکثر مقاومت هادی در ۲۰ درجه سلسیوسΩ/km	وزن تقریبیkg/km
2	1.4	1	1.6	1.9	30.6	0.387	2645
2	1.4	1.2	2.0	2.1	34.9	0.268	3681
2	1.6	1.2	2.0	2.2	39.2	0.193	4676
2	1.6	1.2	2.0	2.3	42.1	0.153	5534
2	1.8	1.4	2.5	2.5	47.5	0.124	7074
2	2	1.4	2.5	2.7	51.9	0.0991	8513
2	2.2	1.6	2.5	2.9	57.6	0.0754	10704
2	2.4	1.6	2.5	3.0	62.5	0.0601	12717
2	1.4 , 1.2	1	2.0	2.0	32.1	0.387 , 0.727	3149
2	1.4 , 1.2	1.2	2.0	2.1	36.2	0.268 , 0.524	4072
2	1.6 , 1.4	1.2	2.0	2.3	—^†	0.193 , 0.387	5248
2	1.6 , 1.4	1.4	2.4	2.4	45.0	0.153 , 0.268	6737
2	1.8 , 1.4	1.4	2.5	2.5	48.6	0.124 , 0.268	7853
2	2 , 1.6	1.4	2.5	2.7	53.0	0.0991 , 0.193	9452
2	2.2 , 1.6	1.6	2.5	2.9	58.8	0.0754 , 0.153	11889
2	1.4	1.2	2.0	2.0	35.2	0.387	3601
2	1.4	1.2	2.0	2.2	39.3	0.268	4612
2	1.6	1.2	2.0	2.4	43.5	0.193	5904
2	1.6	1.4	2.5	2.5	49.6	0.153	7471
2	1.8	1.4	2.5	2.6	53.8	0.124	9028
2	2	1.6	2.5	2.8	59.3	0.0991	11415
2	2.2	1.6	2.5	3.1	65.7	0.0754	13697
