- ڤۆڵتاژی دیاریکراو
- ڤۆڵتاژی نزم و ناوەند
- ستانداردی سەرچاوە
- — لە ژێر پێداچوونەوەدا
- کۆدی بەرهەم
- AAC
- پێکهاتەی چینەکان
- AL
- ALگەیەنەری ئالومینیوم
Application
بەکارهێنان
ئەم جۆرە گەیەنەرە بۆ دابەشکردنی کارەبا لەو هێڵانەی ڤۆڵتاژی نزم و ناوەنددا بەکاردەهێنرێت کە کۆڵەکەکانی کارەبایان لە یەکتر نزیکن.
Datasheet
خشتەی تایبەتمەندییەکان
AAC 16
AL

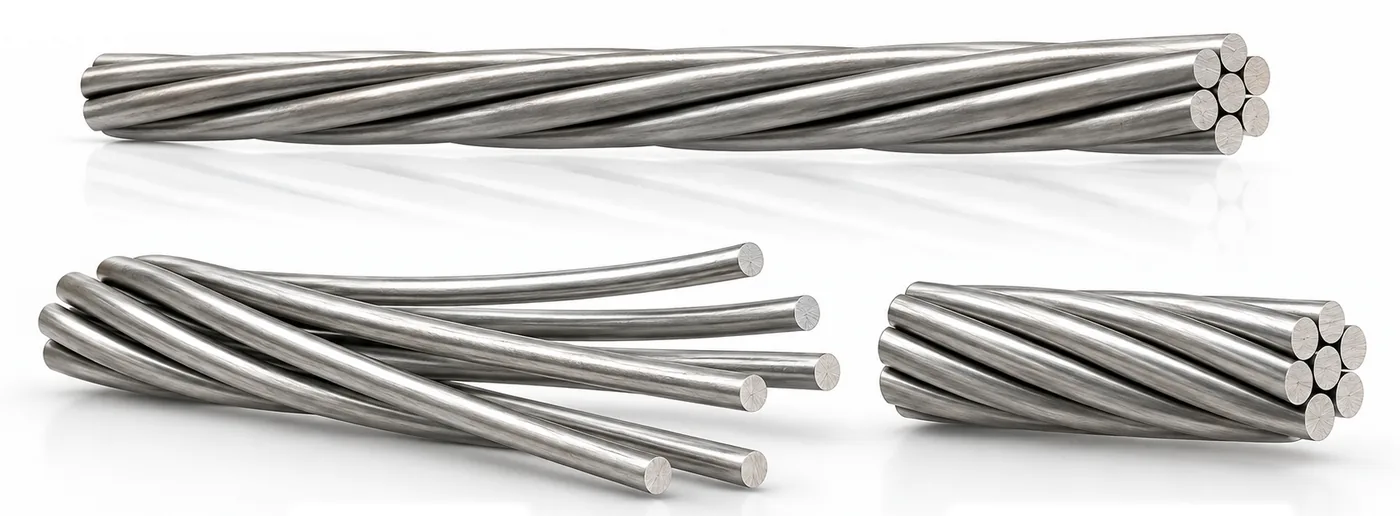

دروستکردنەوەی سێ ڕەهەندی لە هەمان ڕیزی خشتەکەوە. بۆ دووبارە لێدان کرتە لەسەر کێبڵەکە بکە.
نیشاندەرەکە ببە سەر هەر ڕیزێک بۆ ئەوەی بڕگەی هەمان قەبارە ببینیت. بە هەڵبژاردنی ڕیزەکە، مۆدێلە سێ ڕەهەندییەکەش دەبێتە هەمان قەبارە.
| ڕووبەری بڕگەmm² | پێکهاتەی گەیەنەرn × mm | تیرەی دەرەوەی نزیکەییmm | کێشی نزیکەیی گەیەنەرkg/km | زۆرترین بەرگریی گەیەنەر لە ٢٠ پلەی سەدیΩ/km | کەمترین باری پچڕانkN |
|---|---|---|---|---|---|
| 7 × 1.70 | 5.1 | 43.4 | 1.7986 | 3.02 | |
| 7 × 2.10 | 6.3 | 66.3 | 1.1787 | 4.36 | |
| 7 × 2.50 | 7.5 | 93.9 | 0.8317 | 6.01 | |
| 7 × 3.00 | 9 | 135.2 | 0.5776 | 8.41 | |
| 19 × 1.80 | 9 | 132.9 | 0.5944 | 8.94 | |
| 19 × 2.10 | 10.5 | 180.9 | 0.4367 | 11.85 | |
| 19 × 2.50 | 12.5 | 258.3 | 0.3081 | 16.32 | |
| 19 × 2.80 | 14 | 321.6 | 0.2456 | 19.89 | |
| 37 × 2.25 | 15.8 | 405.7 | 0.196 | 26.48 | |
| 37 × 2.50 | 17.5 | 500.9 | 0.1588 | 31.78 | |
| 61 × 2.25 | 20.3 | 671.1 | 0.1193 | 43.66 | |
| 61 × 2.50 | 22.5 | 828.5 | 0.0966 | 52.4 | |
| 61 × 2.89 | 26 | 1107.1 | 0.0723 | 68.02 | |
| 61 × 3.23 | 29.1 | 1382.9 | 0.0579 | 82.47 | |
| 91 × 2.96 | 32.6 | 1739.7 | 0.0464 | 106.45 | |
| 91 × 3.35 | 36.9 | 2228.3 | 0.0362 | 132.34 | |
| 91 × 3.74 | 41.1 | 2777.3 | 0.0291 | 159.95 |
سەرچاوەی خشتە: لاپەڕەی ٦١ لە چاپی کاغەزیی ١٢ی تشرینی دووەمی ٢٠٢٣، کە چاپی ٢٠٢٦ (١٤٠٥) جێی گرتووەتەوە
