NYY كابل قدرة بموصّلات قطاعية

CU / PVC / PVC

الفولتية المقنّنة: ⁦0.6/1 kV⁩
المواصفة المرجعية: ISIRI 3569-1IEC 60502-1
رمز المنتج: NYY
تركيب الطبقات: CU / PVC / PVC
CUموصّل نحاسي
أقصى درجة حرارة للموصّل: ٧٠ درجة مئوية

Application

الاستخدام

يُستخدم هذا النوع من الكابلات لتوزيع الكهرباء في الهواء الطلق وتحت الأرض وداخل المباني وفي قنوات الكابلات ومحطات الكهرباء، حيث لا يُحتمل وقوع أضرار ميكانيكية.

Datasheet

جدول المواصفات

NYY 3 × 50

CU / PVC / PVC

غلاف خارجي⁦1.8 mm⁩
عازل PVC⁦1.4 mm⁩
موصّل نحاسي

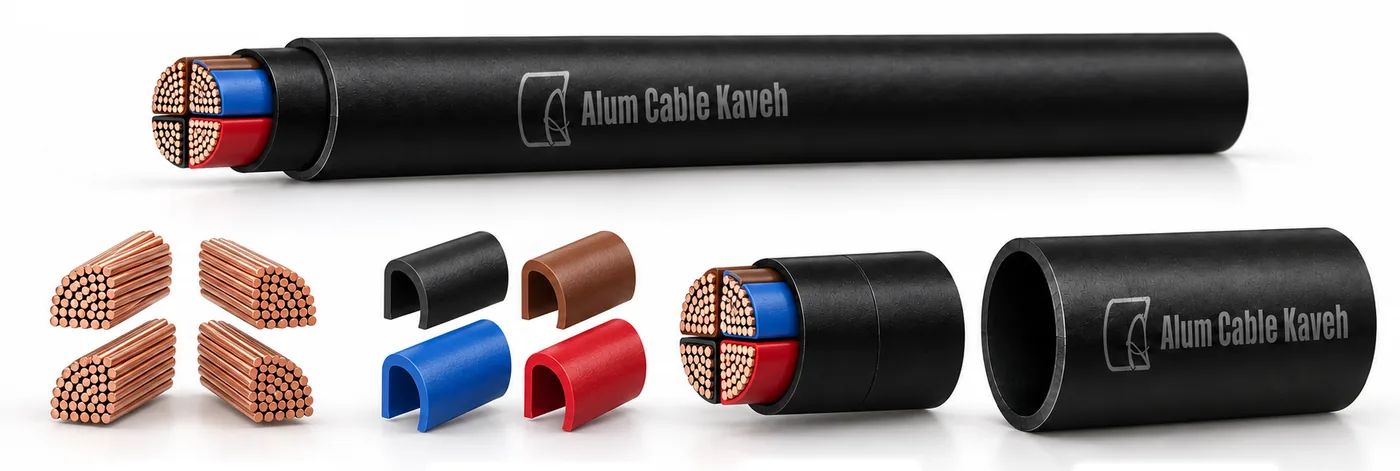

إعادة بناء ثلاثية الأبعاد من صفّ الجدول نفسه. اضغط على الكابل لإعادة التشغيل.

NYY 3 × 50مقطع عرضي تخطيطي بمقياس تقريبي
ضع المؤشّر على أي صفّ لترى مقطع ذلك المقاس. وعند اختيار الصفّ يأخذ النموذج ثلاثي الأبعاد المقاس نفسه أيضاً.

صنف الموصّل	سمك العازل الاسميmm	سمك الغلاف الخارجي الاسميmm	القطر الخارجي التقريبيmm	أقصى مقاومة للموصّل عند ٢٠ درجة مئويةΩ/km	الوزن التقريبيkg/km
2	1.4	1.8	25.8	0.387	1753
2	1.4	1.9	28.9	0.268	2318
2	1.6	2.1	33.2	0.193	3155
2	1.6	2.2	36.1	0.153	3885
2	1.8	2.3	40.1	0.124	4802
2	2.0	2.4	44.1	0.0991	5933
2	2.2	2.6	49.8	0.0754	7773
2	2.4	2.9	54.5	0.0601	9600
2	1.4 , 1.2	1.9	27.4	0.387 , 0.727	1965
2	1.4 , 1.2	2.0	30.6	0.268 , 0.524	—^†
2	1.6 , 1.4	2.2	35.2	0.193 , 0.387	—^†
2	1.6 , 1.4	2.3	38.2	0.153 , 0.268	4577
2	1.8 , 1.4	2.4	41.6	0.124 , 0.268	5486
2	2.0 , 1.6	2.6	45.8	0.0991 , 0.193	6869
2	2.2 , 1.6	2.6	52	0.0754 , 0.153	8957
2	1.4	1.9	29.4	0.387	2269
2	1.4	2.1	33.4	0.268	3091
2	1.6	2.2	37.3	0.193	4176
2	1.6	2.3	41.6	0.153	5158
2	1.8	2.5	46.6	0.124	6396
2	2.0	2.7	51.5	0.0991	7929
2	2.2	2.9	57.9	0.0754	10378
2	2.4	3.1	63.6	0.0601	12830
