- الفولتية المقنّنة
- 0.6/1 kV
- المواصفة المرجعية
- ISIRI 3569-1IEC 60502-1
- رمز المنتج
- N2XY
- تركيب الطبقات
- CU / XLPE / PVC
- CUموصّل نحاسي
- XLPEبولي إيثيلين متشابك
- أقصى درجة حرارة للموصّل
- ٩٠ درجة مئوية
Application
الاستخدام
يُستخدم هذا النوع من الكابلات لتوزيع الكهرباء في الهواء الطلق وتحت الأرض وداخل المباني وفي قنوات الكابلات ومحطات الكهرباء، حيث لا يُحتمل وقوع أضرار ميكانيكية.
Datasheet
جدول المواصفات
N2XY 2 × 1.5
CU / XLPE / PVC

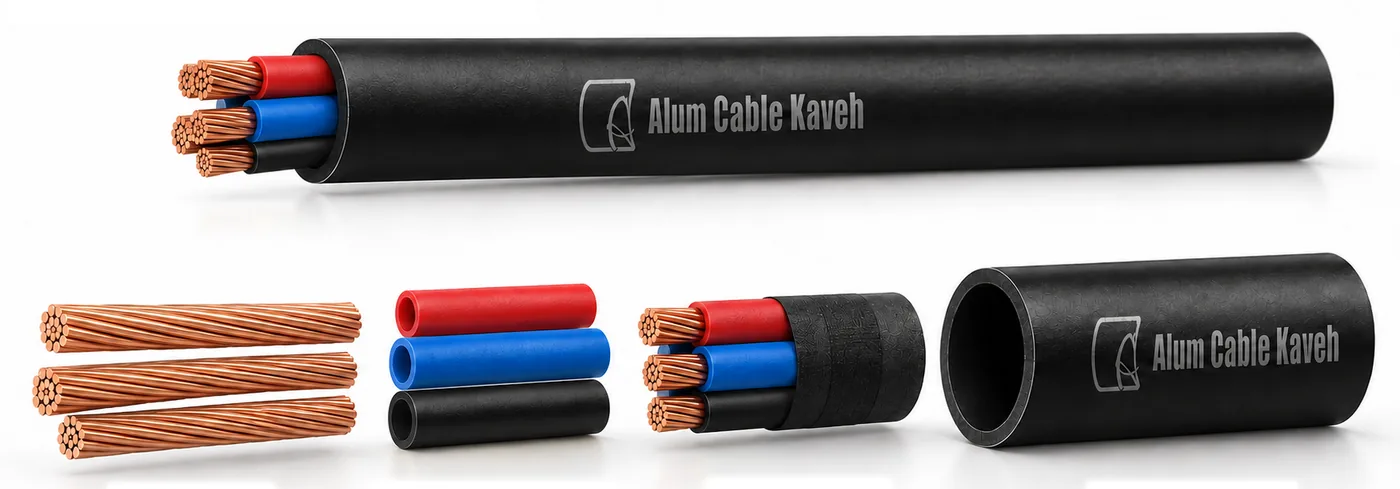

إعادة بناء ثلاثية الأبعاد من صفّ الجدول نفسه. اضغط على الكابل لإعادة التشغيل.
ضع المؤشّر على أي صفّ لترى مقطع ذلك المقاس. وعند اختيار الصفّ يأخذ النموذج ثلاثي الأبعاد المقاس نفسه أيضاً.
| المقطع العرضي الاسمي للموصّلmm² | صنف الموصّل | سمك العازل الاسميmm | سمك الغلاف الداخلي الاسميmm | سمك الغلاف الخارجي الاسميmm | القطر الخارجي التقريبيmm | أقصى مقاومة للموصّل عند ٢٠ درجة مئويةΩ/km | الوزن التقريبيkg/km |
|---|---|---|---|---|---|---|---|
| 1 | 0.7 | 1 | 1.8 | 11.2 | 12.1 | 166 | |
| 2 | 0.7 | 1 | 1.8 | 11.2 | 12.1 | 178 | |
| 1 | 0.7 | 1 | 1.8 | 12 | 7.41 | 202 | |
| 2 | 0.7 | 1 | 1.8 | 12 | 7.41 | 213 | |
| 1 | 0.7 | 1 | 1.8 | 12.9 | 4.61 | 251 | |
| 2 | 0.7 | 1 | 1.8 | 12.9 | 4.61 | 268 | |
| 1 | 0.7 | 1 | 1.8 | 13.9 | 3.08 | 312 | |
| 2 | 0.7 | 1 | 1.8 | 13.9 | 3.08 | 332 | |
| 1 | 0.7 | 1 | 1.8 | 15.5 | 1.83 | 426 | |
| 2 | 0.7 | 1 | 1.8 | 15.5 | 1.83 | 459 | |
| 2 | 0.7 | 1 | 1.8 | 18.5 | 1.15 | 638 | |
| 2 | 0.9 | 1 | 1.8 | 21.9 | 0.727 | 932 | |
| 2 | 0.9 | 1 | 1.8 | 24.2 | 0.524 | 1188 | |
| 2 | 0.7 | 1 | 1.8 | 11.6 | 12.1 | 186 | |
| 1 | 0.7 | 1 | 1.8 | 11.6 | 12.1 | 199 | |
| 2 | 0.7 | 1 | 1.8 | 12.5 | 7.41 | 232 | |
| 1 | 0.7 | 1 | 1.8 | 12.5 | 7.41 | 245 | |
| 2 | 0.7 | 1 | 1.8 | 13.4 | 4.61 | 295 | |
| 1 | 0.7 | 1 | 1.8 | 13.4 | 4.61 | 310 | |
| 2 | 0.7 | 1 | 1.8 | 14.5 | 3.08 | 373 | |
| 1 | 0.7 | 1 | 1.8 | 14.5 | 3.08 | 397 | |
| 2 | 0.7 | 1 | 1.8 | 16.3 | 1.83 | 522 | |
| 1 | 0.7 | 1 | 1.8 | 16.3 | 1.83 | 558 | |
| 2 | 0.7 | 1 | 1.8 | 19.5 | 1.15 | 785 | |
| 2 | 0.9 | 1 | 1.8 | 23.2 | 0.727 | 1163 | |
| 2 | 0.9 | 1 | 1.8 | 25.6 | 0.524 | 1500 | |
| 1 | 0.7 | 1 | 1.8 | 12.3 | 12.1 | 216 | |
| 2 | 0.7 | 1 | 1.8 | 12.3 | 12.1 | 226 | |
| 1 | 0.7 | 1 | 1.8 | 13.3 | 7.41 | 268 | |
| 2 | 0.7 | 1 | 1.8 | 13.3 | 7.41 | 284 | |
| 1 | 0.7 | 1 | 1.8 | 14.4 | 4.61 | 346 | |
| 2 | 0.7 | 1 | 1.8 | 14.4 | 4.61 | 369 | |
| 1 | 0.7 | 1 | 1.8 | 15.6 | 3.08 | 443 | |
| 2 | 0.7 | 1 | 1.8 | 15.6 | 3.08 | 469 | |
| 1 | 0.7 | 1 | 1.8 | 17.6 | 1.83 | 637 | |
| 2 | 0.7 | 1 | 1.8 | 17.6 | 1.83 | 675 | |
| 2 | 0.7 | 1 | 1.8 | 21.2 | 1.15 | 962 | |
| 2 | 0.9 | 1 | 1.8 | 25.3 | 0.727 | 1440 | |
| 2 | 0.9 | 1 | 1.8 | 28 | 0.524 | 1870 | |
| 2 | 0.9 , 0.7 | 1 | 1.8 | 23.2 | 0.727 , 1.15 | 1318 | |
| 2 | 0.9 , 0.7 | 1 | 1.8 | 25.6 | 0.524 , 1.15 | 1635 |
مصدر الجدول: الصفحة ٢٧ من النسخة المطبوعة الصادرة في ١٢ تشرين الثاني ٢٠٢٣، وقد حلّت محلّها طبعة ٢٠٢٦ (١٤٠٥)
