HD موصّل هوائي من النحاس الصلب المسحوب

Name: HD موصّل هوائي من النحاس الصلب المسحوب
Brand: ألوم كابل كاوه
SKU: hd-copper

Application

الاستخدام

يُستخدم هذا الموصّل لتوزيع الكهرباء في خطوط الفولتية المنخفضة والمتوسطة التي تكون أعمدة الكهرباء فيها متقاربة، وكذلك في الأحوال الجوية القاسية.

Datasheet

HD 10

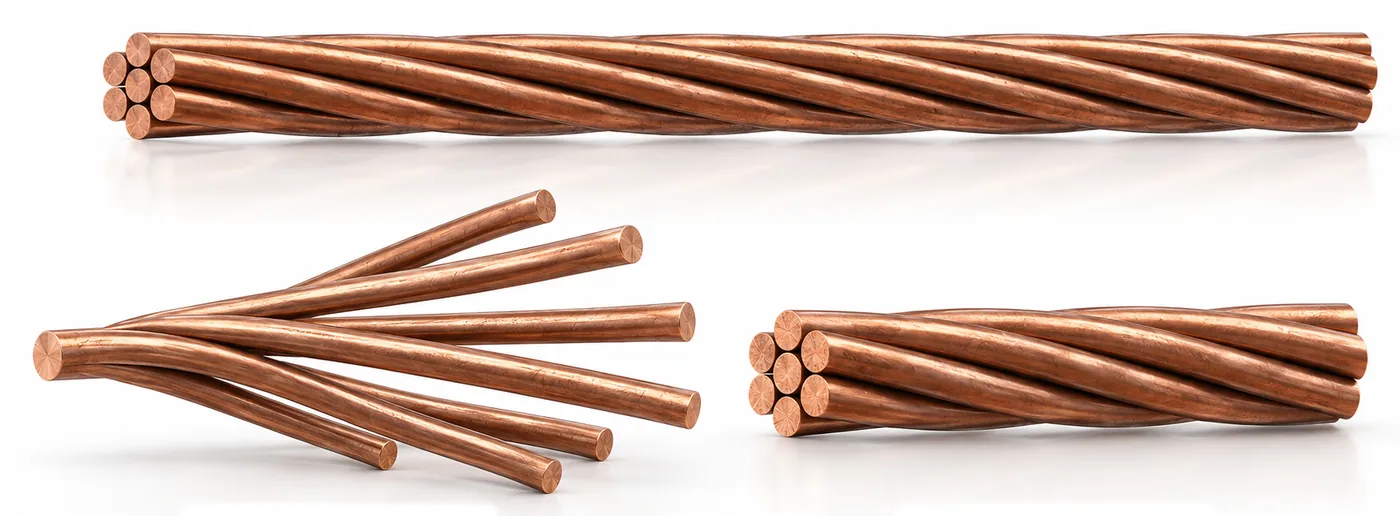

إعادة بناء ثلاثية الأبعاد من صفّ الجدول نفسه. اضغط على الكابل لإعادة التشغيل.

HD 10مقطع عرضي تخطيطي بمقياس تقريبي
ضع المؤشّر على أي صفّ لترى مقطع ذلك المقاس. وعند اختيار الصفّ يأخذ النموذج ثلاثي الأبعاد المقاس نفسه أيضاً.

تركيب الموصّلn × mm	القطر الخارجي التقريبيmm	الوزن التقريبي للموصّلkg/km	أقصى مقاومة للموصّل عند ٢٠ درجة مئويةΩ/km	الحدّ الأدنى لحمل الكسرN
7 × 1.35	4.05	89.82	1.829	3752
7 × 1.60	4.8	126.2	1.303	5267
3 × 2.65	5.7	148.3	1.106	6194
7 × 1.70	5.1	142.4	1.154	5946
7 × 2.10	6.3	217.3	0.7563	9073
3 × 3.75	8.06	296.9	0.552	12400
7 × 2.46	7.38	298.2	0.5497	12442
7 × 2.50	7.5	308	0.5337	12860
7 × 3.00	9	443.5	0.3706	18520
19 × 1.80	9	435.8	0.3819	17700
7 × 3.55	10.65	621.1	0.2646	25930
19 × 2.10	10.5	593.2	0.2806	24090
19 × 2.50	12.5	840.7	0.198	34140
7 × 4.30	12.9	911.2	0.181	36540
19 × 2.80	14	1055	0.1578	42830
19 × 2.90	14.5	1131	0.1471	45940
19 × 3.20	16	1377	0.1208	55940
37 × 2.25	15.75	1334	0.1264	53880
19 × 3.55	17.75	1695	0.09815	68860
37 × 2.50	17.5	1647	0.1024	66490

مصدر الجدول: الصفحة ٥٩ من النسخة المطبوعة الصادرة في ١٢ تشرين الثاني ٢٠٢٣، وقد حلّت محلّها طبعة ٢٠٢٦ (١٤٠٥)
