الموصّلات والكابلات الهوائية

ABC كابل هوائي ذاتي الحمل للفولتية المنخفضة بموصّل متعادل حامل من سبيكة ألمنيوم

AL / XLPE

منظر طبقات ABC
الفولتية المقنّنة
⁦0.6/1 kV⁩
المواصفة المرجعية
BS 7870-5CENELEC HD 626
رمز المنتج
A2X-TABC
تركيب الطبقات
AL / XLPE
  • ALموصّل ألمنيوم
  • XLPEبولي إيثيلين متشابك
أقصى درجة حرارة للموصّل
٩٠ درجة مئوية

Application

الاستخدام

تُستخدم هذه الكابلات لتجهيز الكهرباء وتوزيعها في الخطوط الهوائية، باستخدام كفء وكلفة منخفضة.

طبقات ABC من الداخل إلى الخارج: موصّل ألمنيوم، عازل XLPE.

مقاطع الموصّل في جدول المواصفات في هذه الصفحة: من 16 إلى 120 mm².

يُصنَّع ABC وفق المواصفات الدولية BS 7870-5، CENELEC HD 626.

Datasheet

جدول المواصفات

ABC 3 × 35 + 16 + 50

AL / XLPE

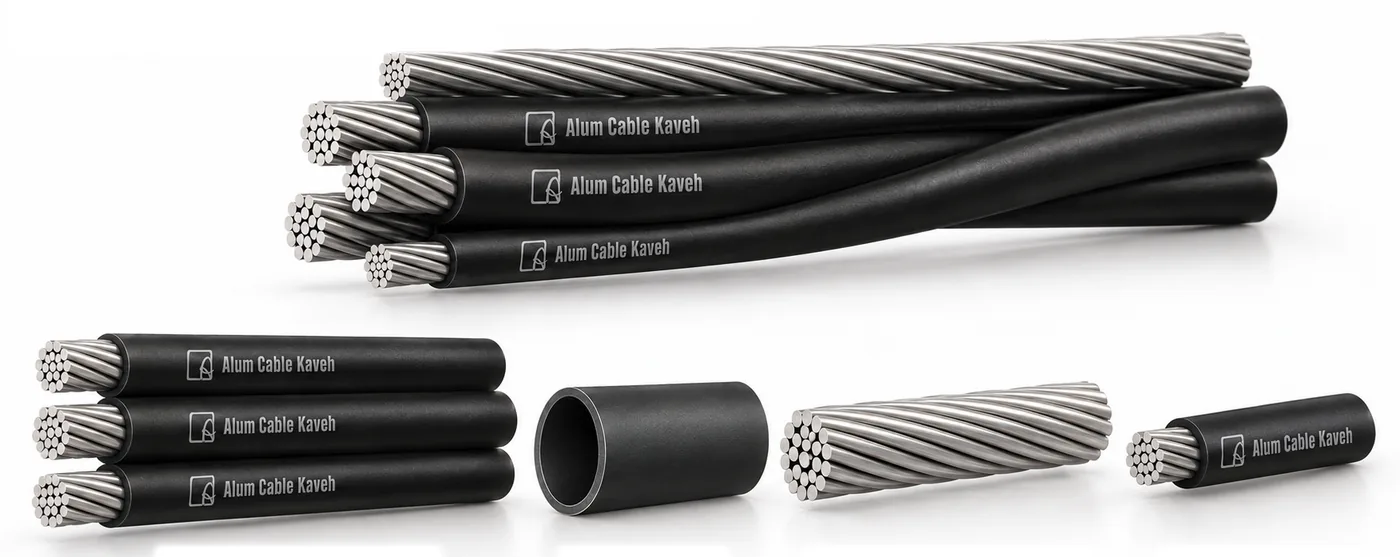

نموذج ثلاثي الأبعاد لطبقات الكابل: ABC 3 × 35 + 16 + 50
  • موصّل الإنارةعدد الأسلاك: 7
  • الحيادي الحاملعدد الأسلاك: 7
  • موصّلات الطورعدد الأسلاك: 7

إعادة بناء ثلاثية الأبعاد من صفّ الجدول نفسه. اضغط على الكابل لإعادة التشغيل.

ABC 3 × 35 + 16 + 50مقطع عرضي تخطيطي بمقياس تقريبي
ضع المؤشّر على أي صفّ لترى مقطع ذلك المقاس. وعند اختيار الصفّ يأخذ النموذج ثلاثي الأبعاد المقاس نفسه أيضاً.
عدد الموصّلات ومقطعهاmm²الطور: العدد × المقطعn × mm²الطور: تركيب الموصّلn × mmالطور: سمك العازلmmالإنارة: تركيب الموصّلn × mmالإنارة: سمك العازلmmالمتعادل الحامل: التركيبn × mmالمتعادل الحامل: سمك العازلmmالوزن التقريبي للكابل الكاملkg/km
3 × 357 × 2.601.67 × 1.721.27 × 3.151.6684
3 × 507 × 3.001.67 × 1.721.27 × 3.151.6803
3 × 7019 × 2.201.87 × 1.721.27 × 3.611.61083
3 × 9519 × 2.601.87 × 2.201.47 × 3.611.61362
3 × 12019 × 2.831.87 × 2.201.47 × 3.611.61575

البيانات الكهربائية والأبعاد لموصّلات الطور والمتعادل وإنارة الشوارع

نوع الموصّلالمقطع العرضيmm²قطر الموصّلmmالمقاومة الكهربائيةΩ/km
AAC164.71.91
AAC255.91.2
AAC3570.868
AAC508.30.641
AAC709.80.443
AAC9511.50.32
AAC12012.50.253
AAAC509.450.64
AAAC7010.830.5
